组态管理

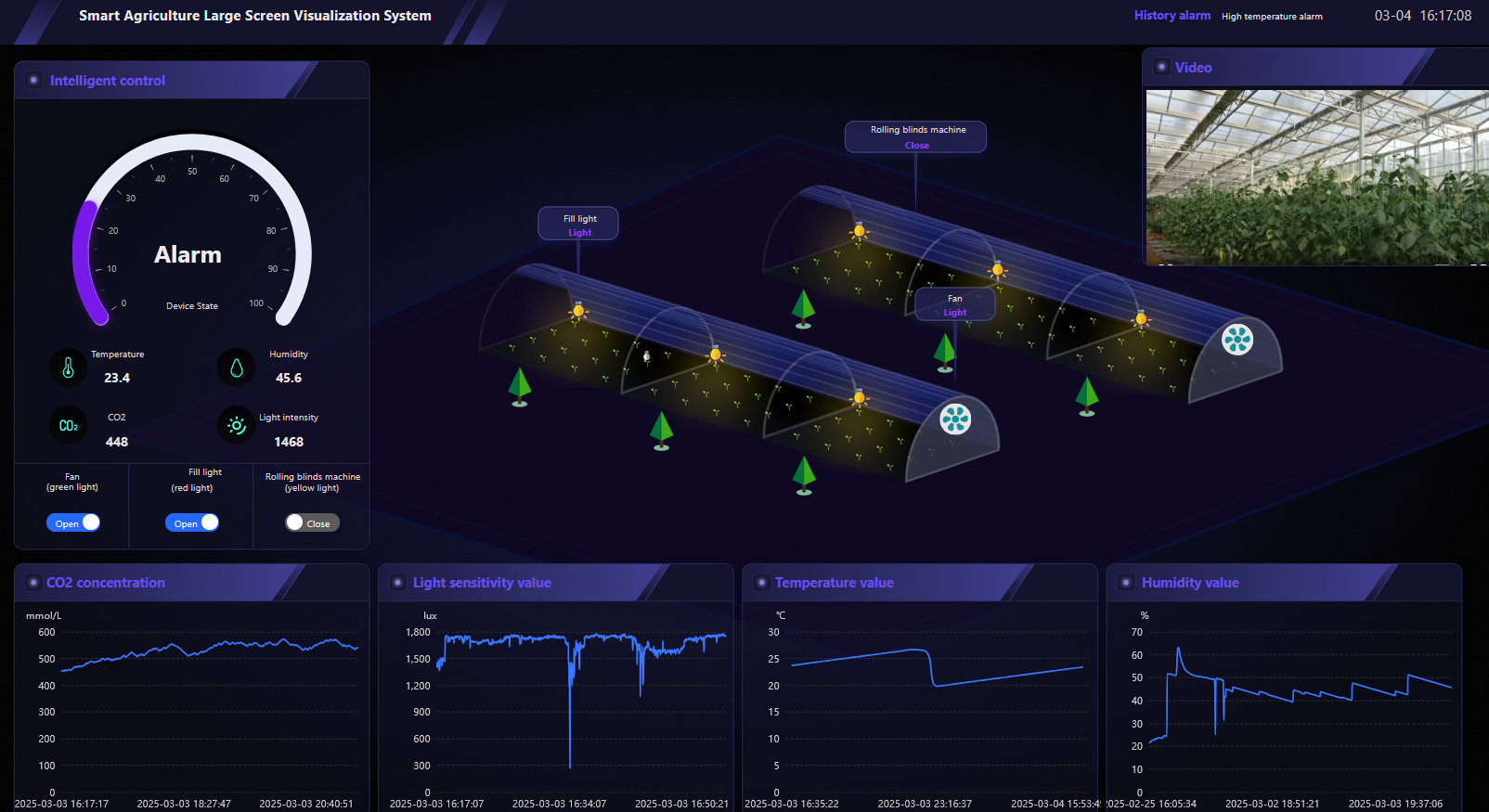

组态是平台提供的可视化功能模块，用户可自定义拖拉拽绘制具体设备信息，如根据安装点实际的设备位置，自定义拖拉拽绘制安装点信息，实现在一张图上总览整个安装点的设备数据和远程控制。

组态管理包括组态和模板两个模块：

模板：可创建某个场景下的标准化组态，后续其他机构/场景可直接引用模板进行编辑调整，以节省绘制组态的工作量；

组态：为单次创建不具备复用性，创建组态时可引用模板进行编辑调整。

1、厂商创建模板

通常由厂商创建组态模板，下级机构可在创建组态时使用厂商创建的模板。

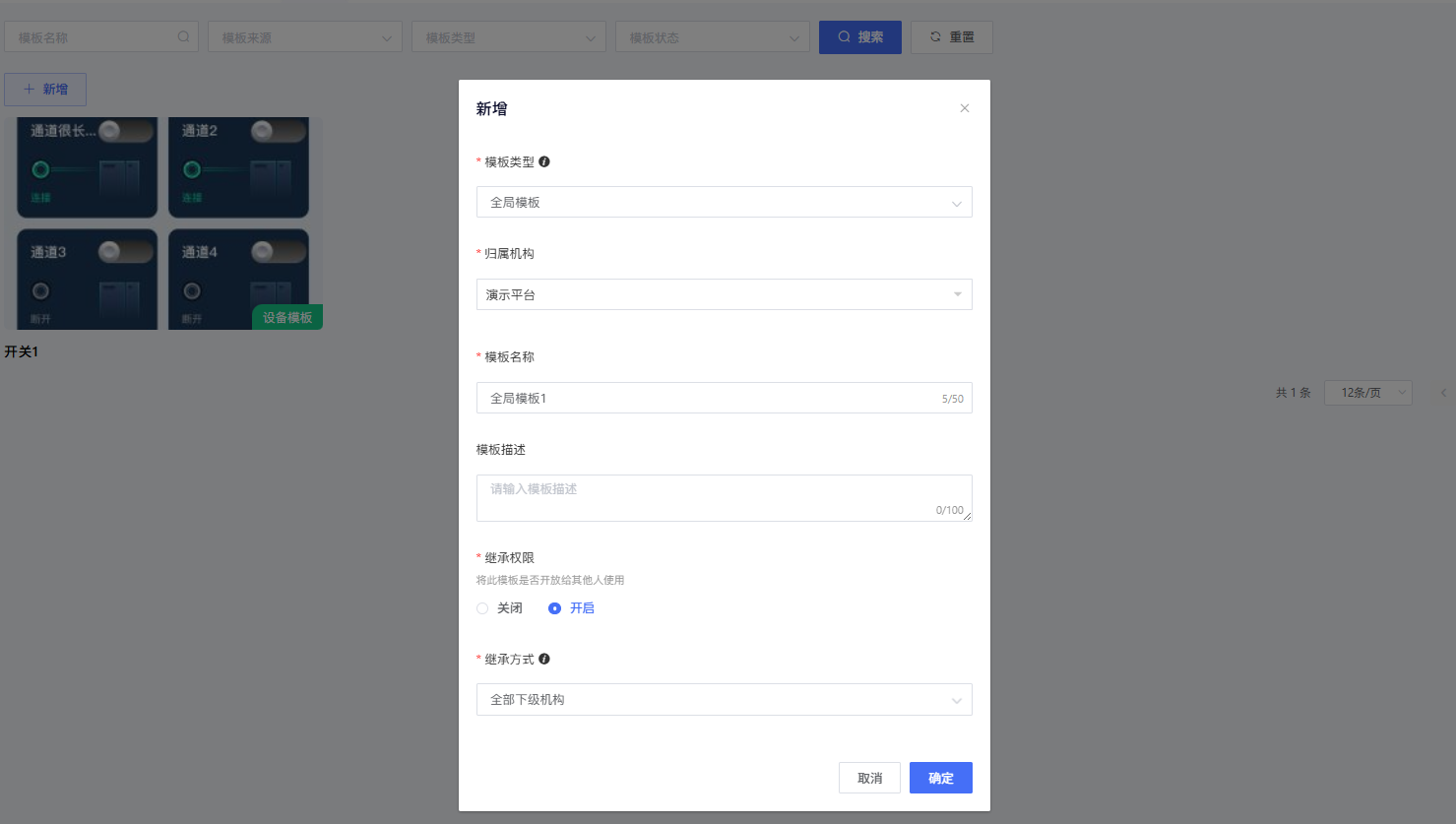

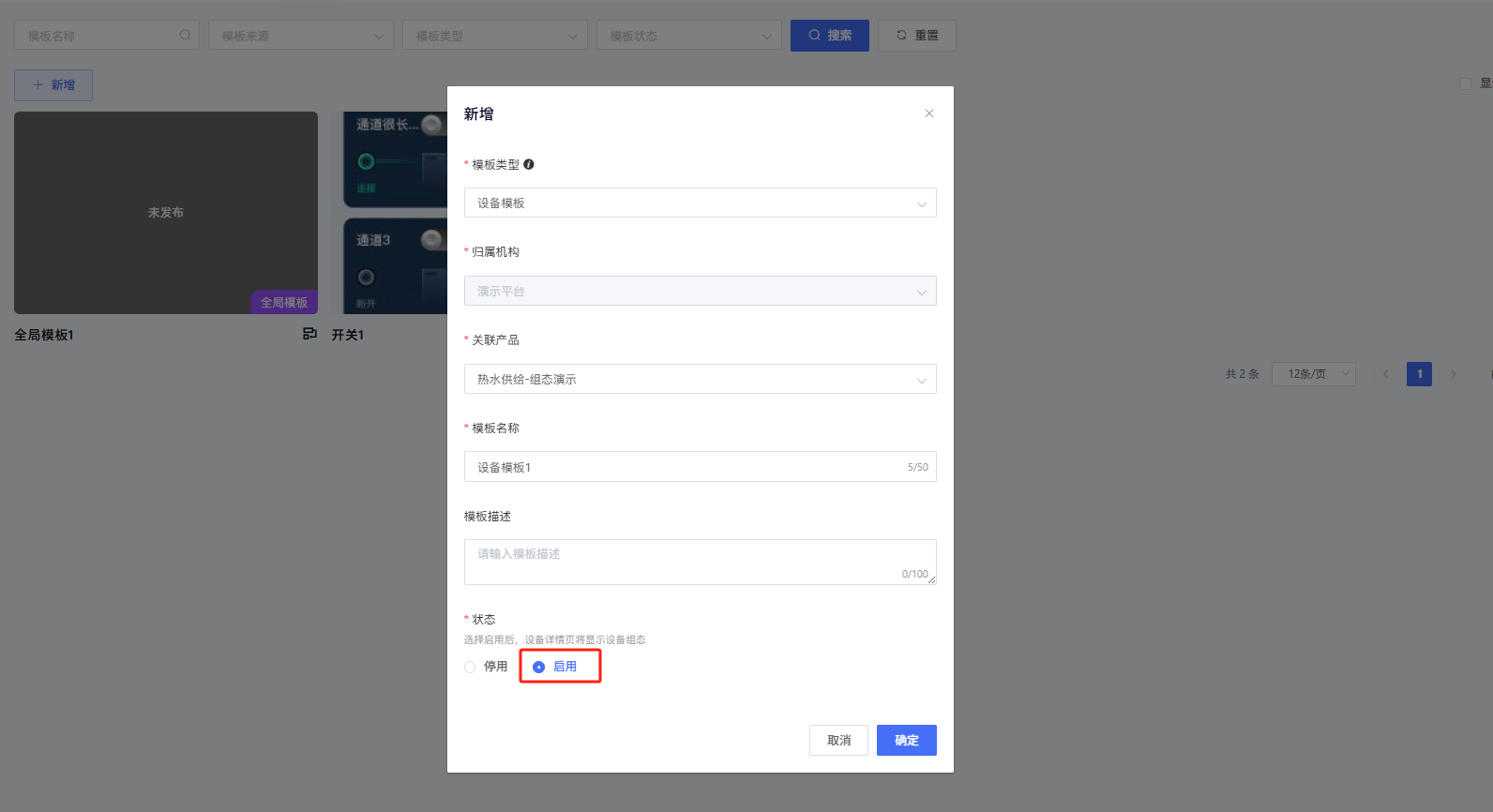

厂商了进入组态管理-模板，点击新增可创建模板

继承权限：权限开启后所选范围内的下级机构可使用您创建的模板。

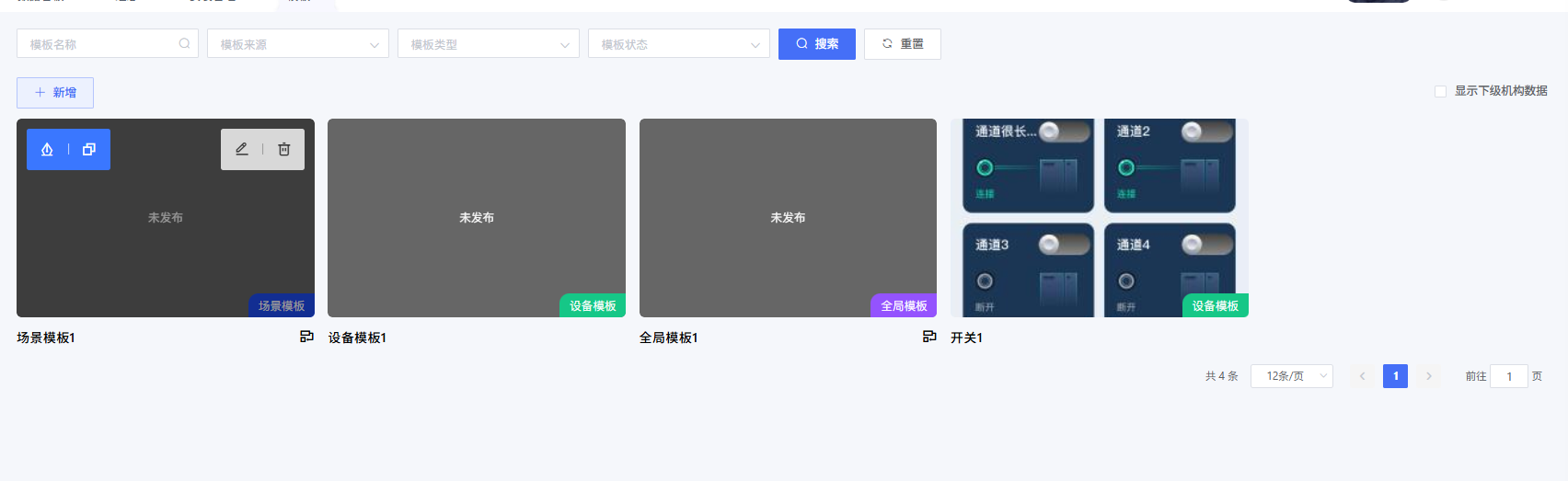

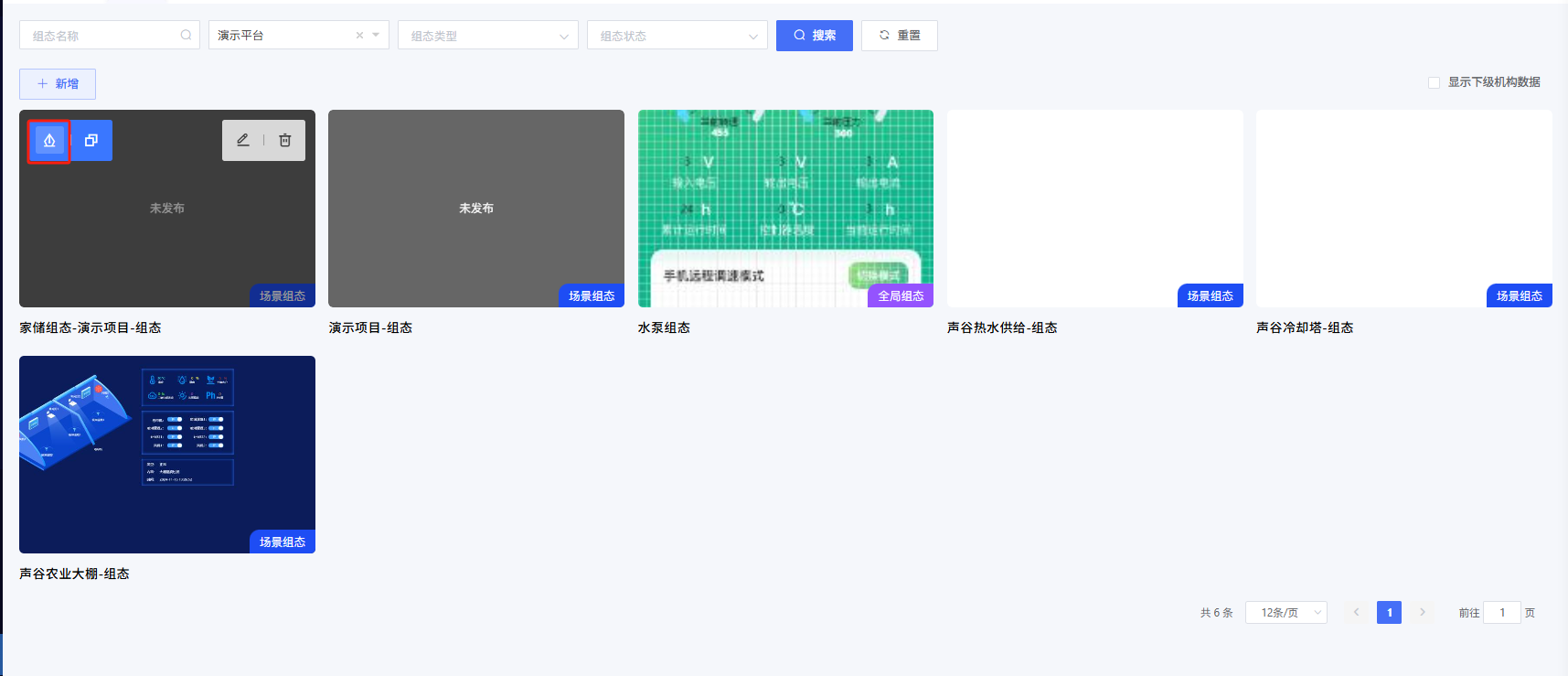

创建成功后可查看模板列表，模板需要发布后才能被下级机构选择使用。

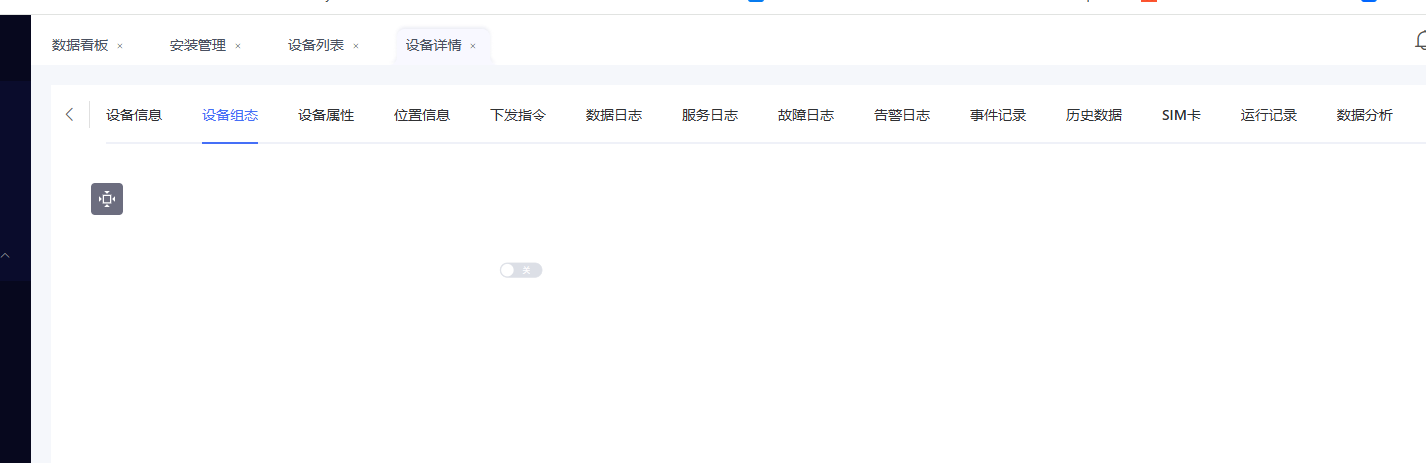

设备模板搭建好后可直接在设备详情页展示，不需要单独在创建设备组态。

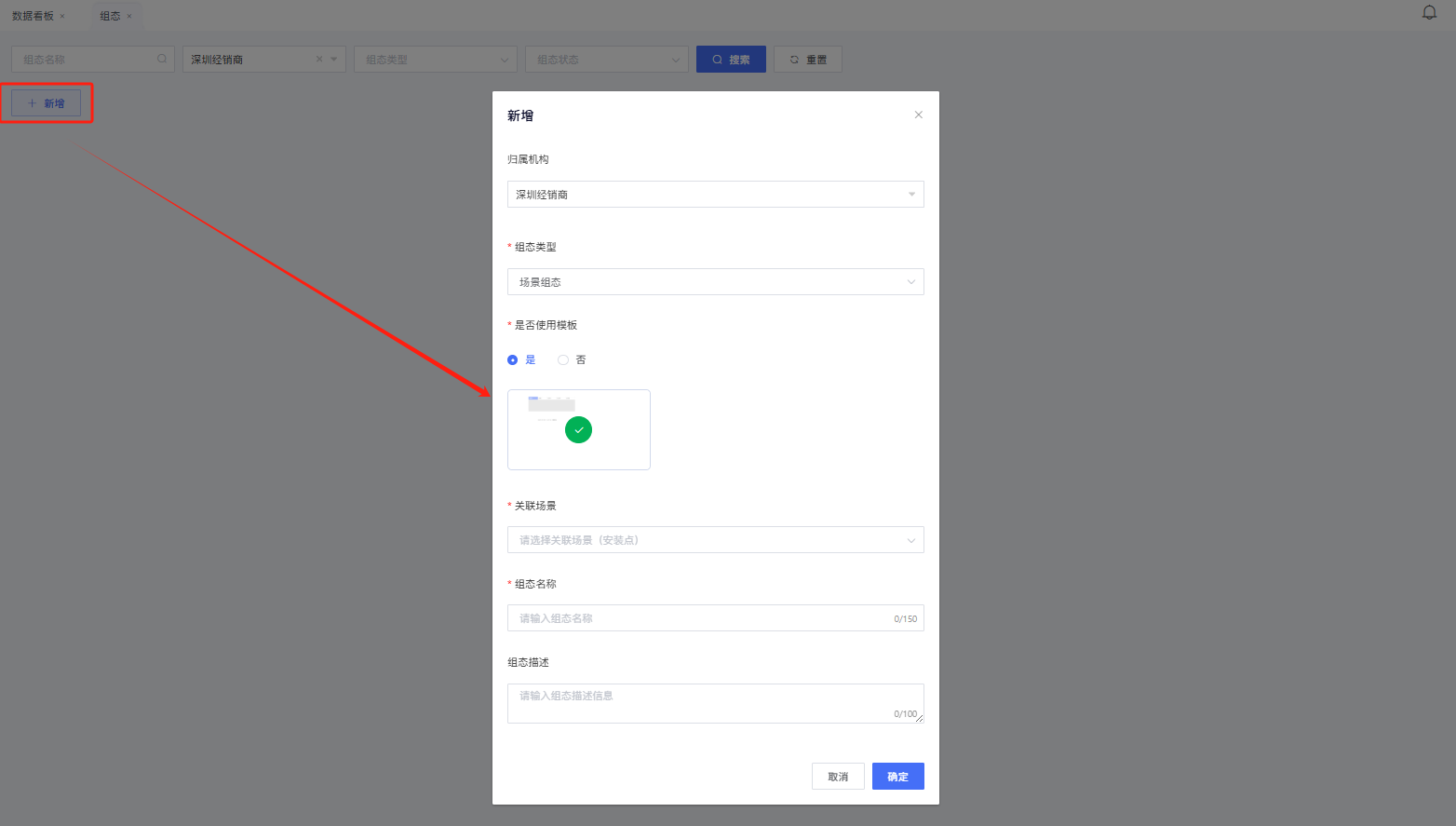

进入组态管理-组态，点击新增可创建组态

若厂商创建可供下级机构使用的模板，机构可选择使用模板，选择后在设计组态页面可看到厂商设计好的模板。

创建模板/创建组态成功后点击设计可进入组态设计页面

画布布局为左中右布局，左侧展示可选的组态元件；中间为具体绘制的画布，右侧为对应元件的详细配置。绘制流程如下：

Step1.确定包含哪些需要展示的内容，在左侧拖拽对应元件到画布上;

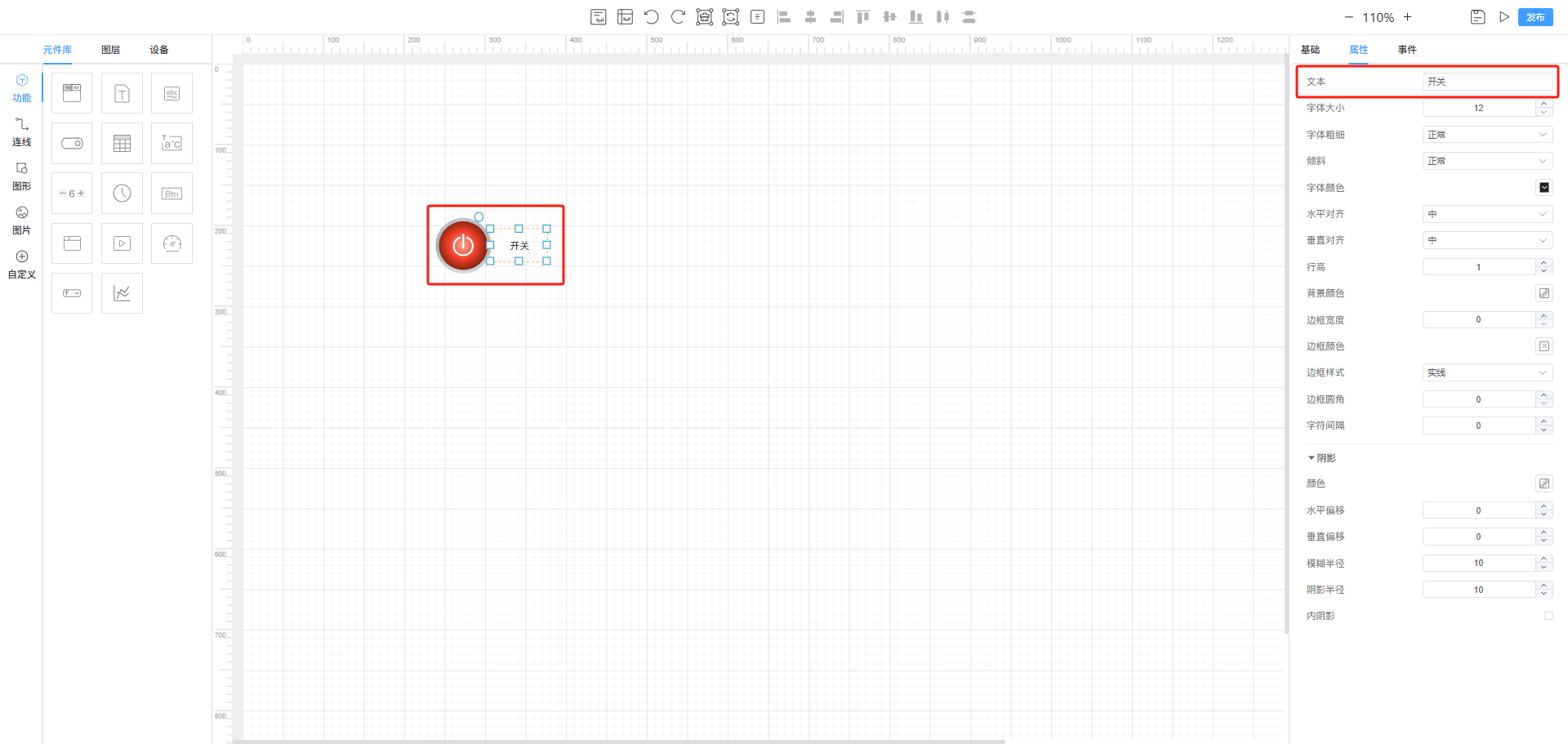

Step2.在画布上点击选中元件，在右侧的进行详细配置。

左侧元件可选的组态元件包括功能、连线、图形、图片、自定义等。

功能元件：主要用于展示不同类型的设备数据，如静态数据通常用于标识图形/图片等一些固定的字段，如标识这个图形是开关；动态数据通常用于展示设备的动态物模型数据。

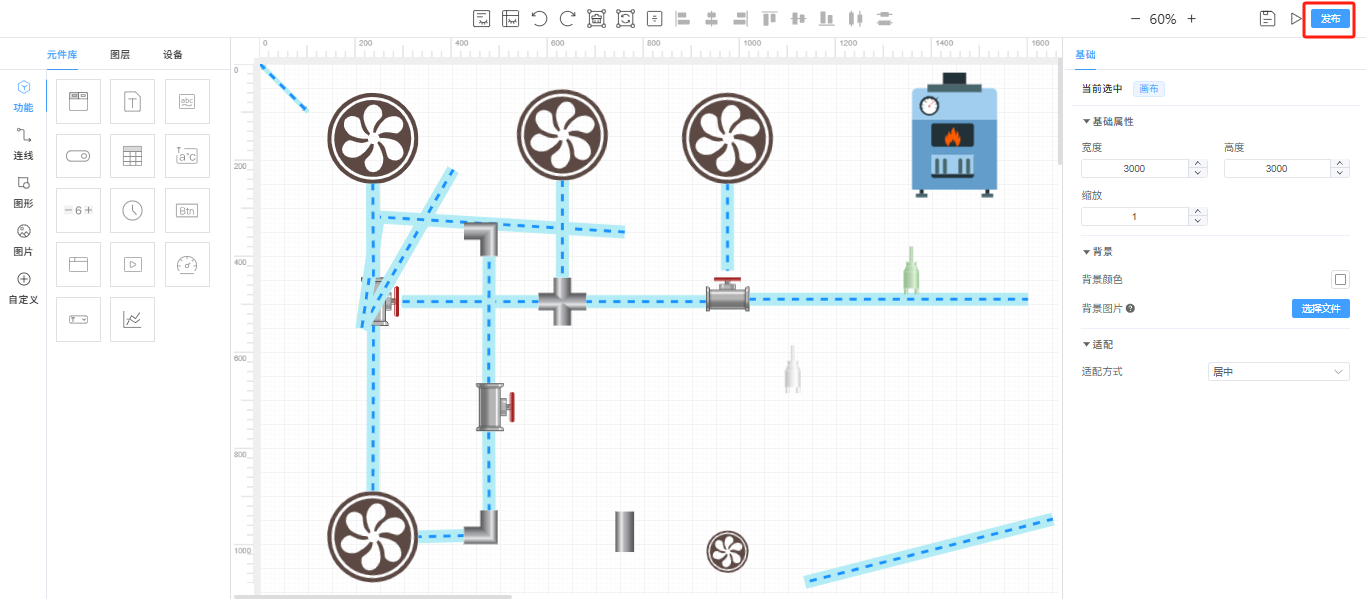

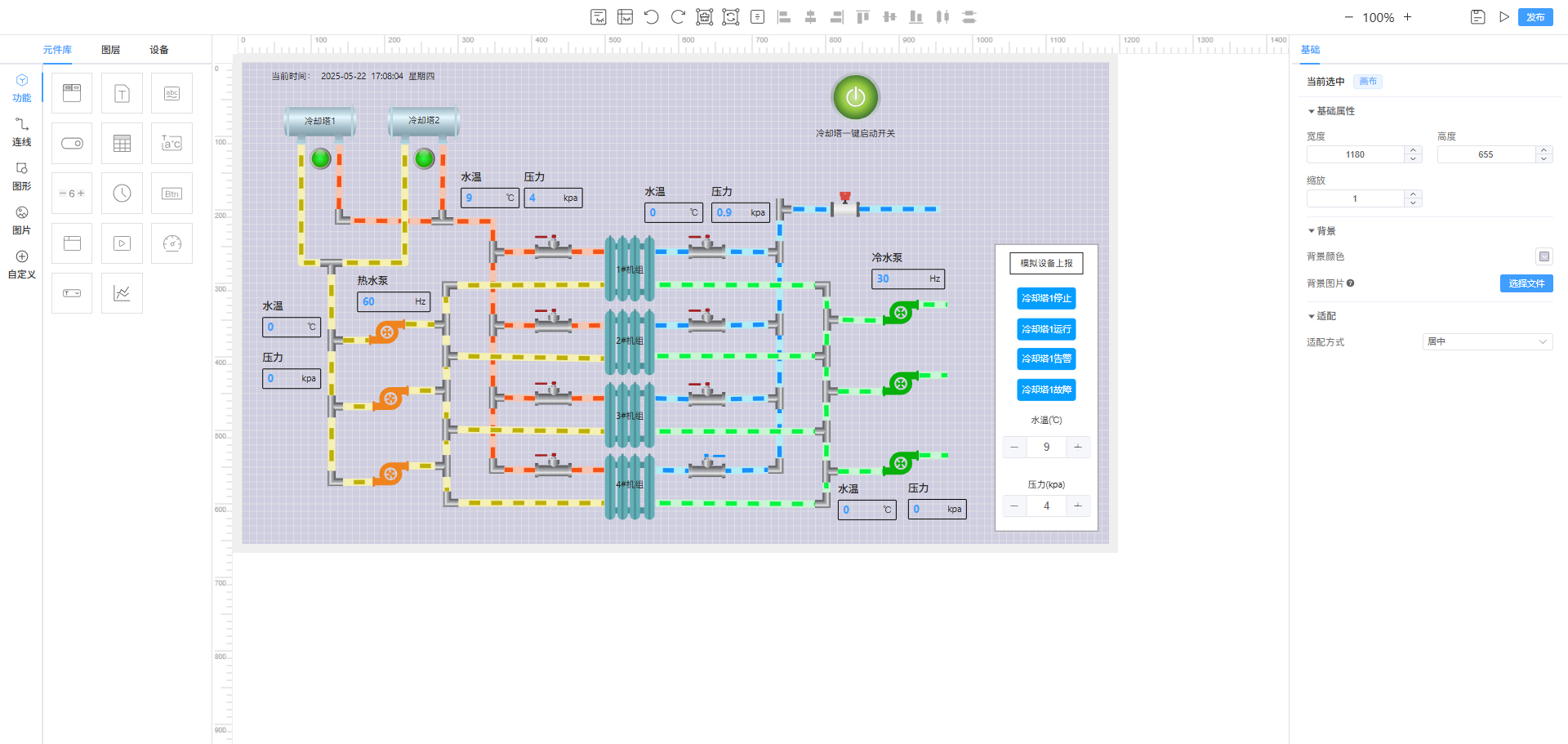

连线：通常用于表达设备/图形间的物理连接，如下图冷却塔与水泵等设备之间用连线来表达进出水；

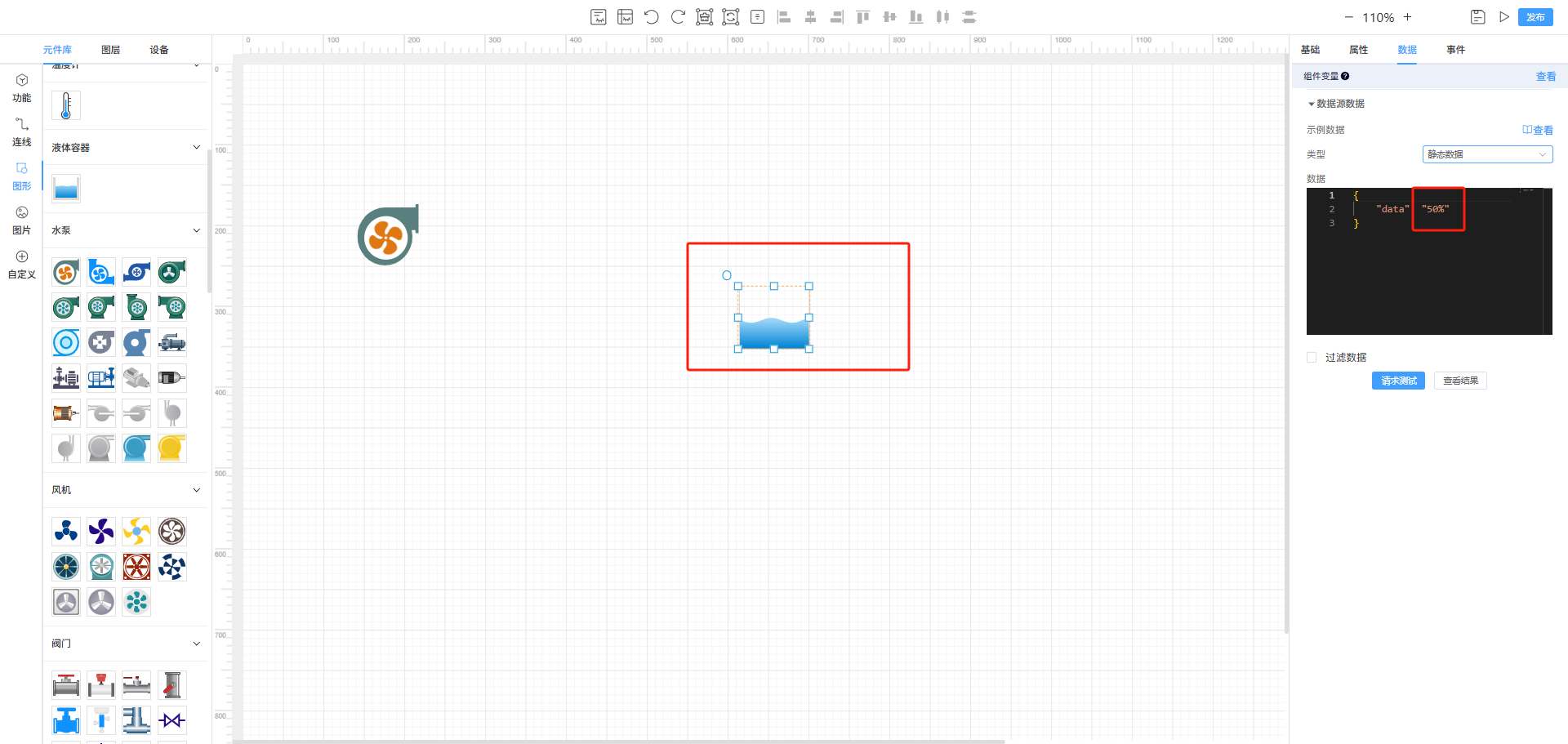

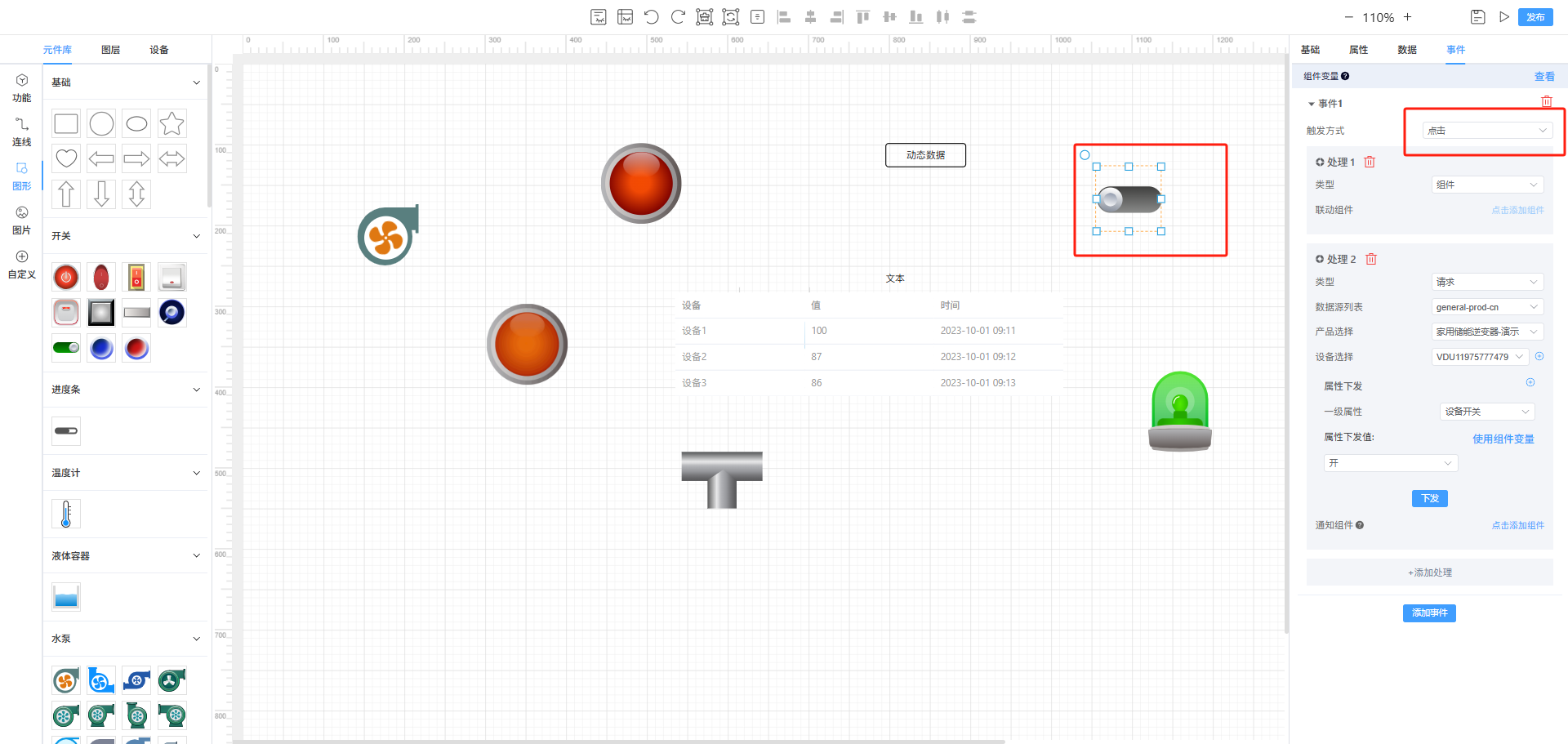

图形：提供一些拟真图形表达一些物理设备，图形也可以通过设备动态数据来展示对应的图形状态，如根据设备的水泵水量百分比来动态展示水泵状态。

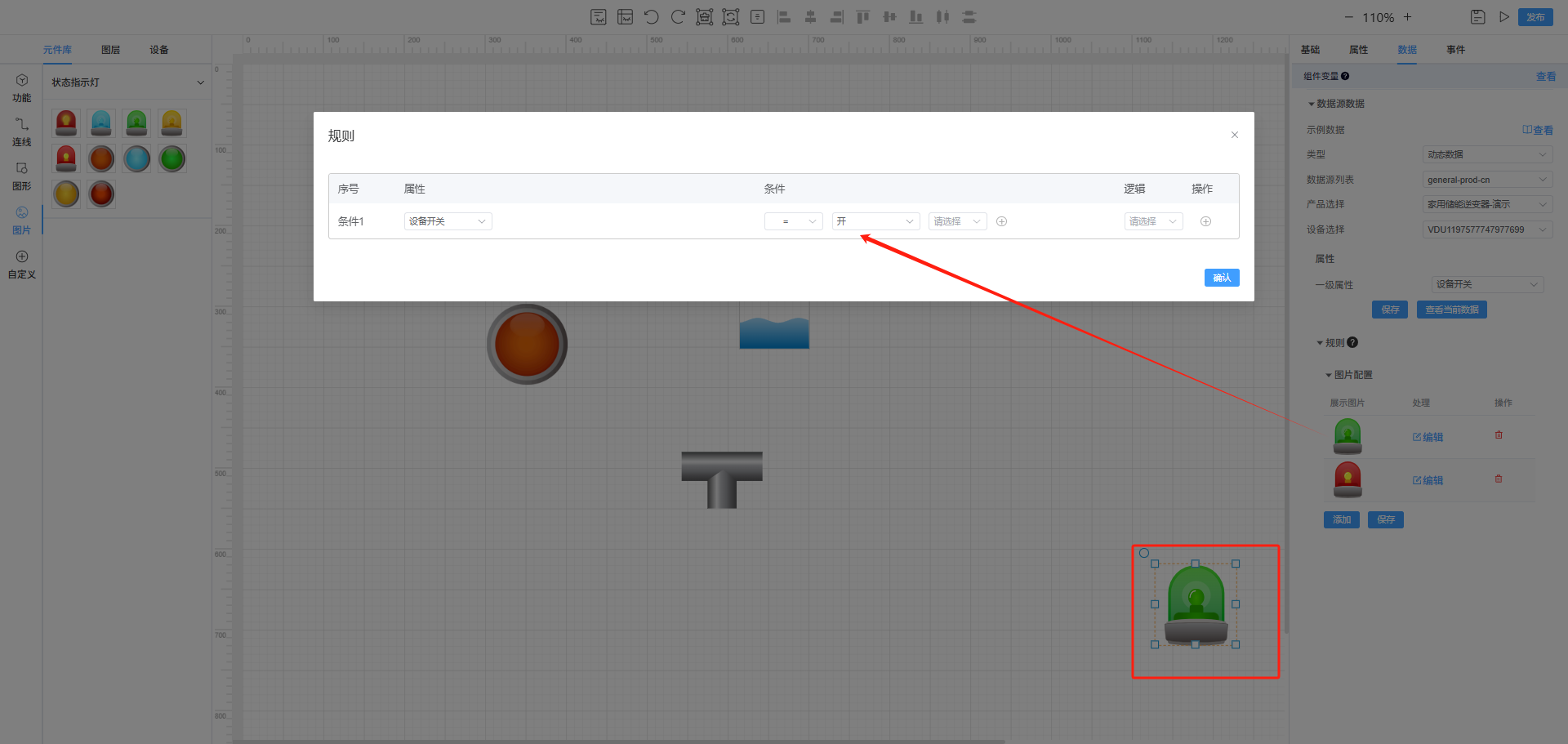

图片：提供一些状态指示灯图片，图片支持根据设备不同状态展示不同图片，如设备开启时展示绿灯图片，开关时展示红灯图片。

自定义：若以上图形、图片都无法满足在展示需求，用户可上传自定义图片进行展示。

右侧的元件配置包括如下配置：

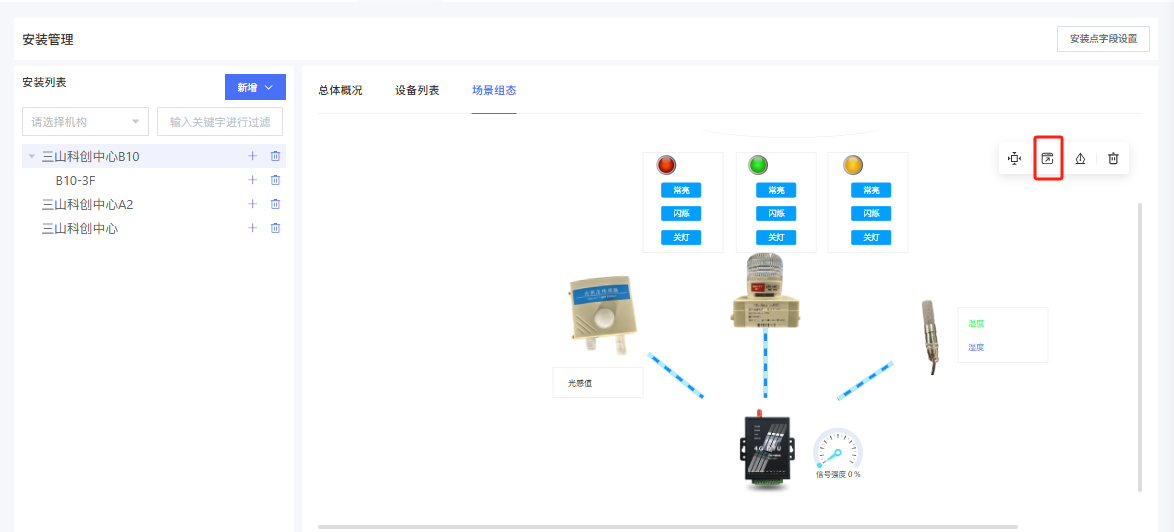

场景组态绘制完成后点击发布可在安装点场景组态中展示绘制信息，也可全屏打开组态进行监控。
